RAMA

Rama jest produktem MGM, produkujemy ją według poniższej procedury: Materiał ramy jest najpierw cięty, spawany, piaskowany i malowany w MGM. Pierwszego dnia maluje się ją bazową farbą dwuskładnikową, a drugiego dnia po wyschnięciu natryskuje końcową farbą dwuskładnikową w dwóch warstwach. Przed opuszczeniem ramy z lakierni mierzona jest grubość farby, aby zachować wysoką jakość farby, która jest wysoce odporna na wpływy chemiczne

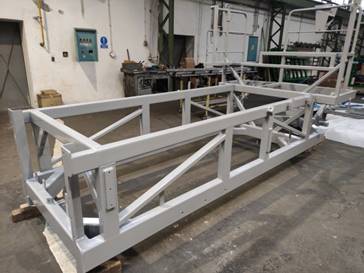

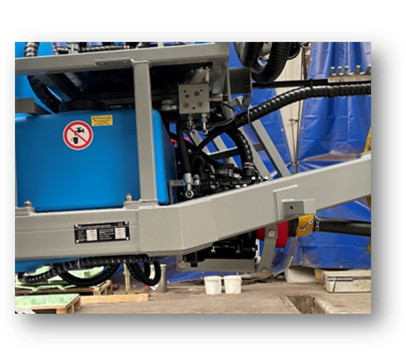

Prosta ramka do MAGMA 2000l - 3000l		Podwójna ramka do MAGNUS 4000l / MAGNUR 5000l

ZBIORNIK

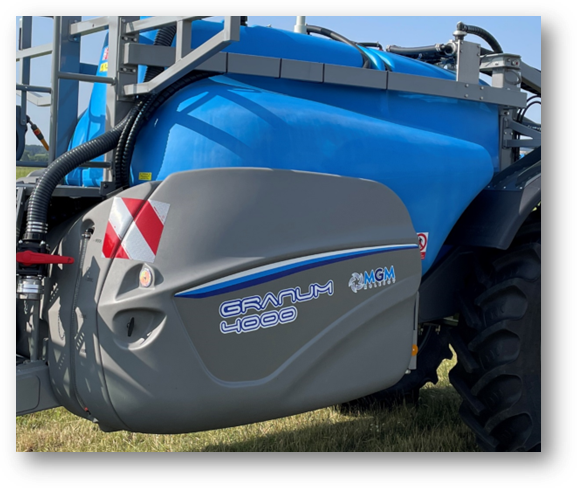

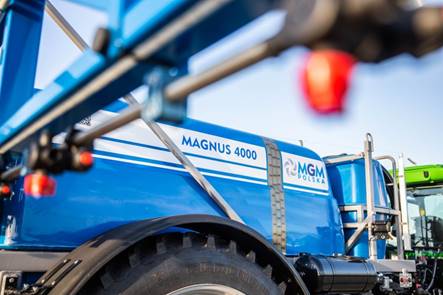

Zbiorniki główne o pojemnościach 2000, 2500 i 3000 litrów do maszyn MAGMA wykonane są z polietylenu. Grubość ścianki wynosi 15 mm. Nie posiada falochronu - nie jest on potrzebny. Naprawę można wykonać poprzez spawanie. W zestawie znajduje się również zbiornik na czystą wodę o pojemności 260 litrów.

Zbiorniki o pojemności 4000 i 5000 litrów dla modeli MAGNUS i MAGNUR wykonane są z laminatu poliestrowego. Posiadają 2 falochrony. Naprawy można dokonać poprzez klejenie. W zestawie znajduje się również zbiornik na czystą wodę o pojemności 400L.

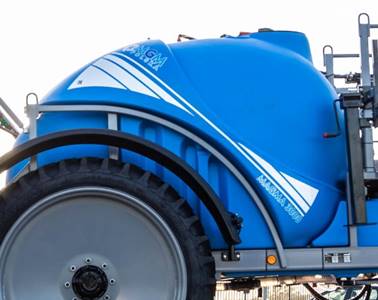

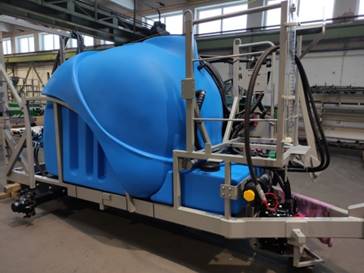

Zbiorniki 2000-3000 litrów		Zbiorniki 4000 i 5000 litrów

Zbiorniki o pojemności od 3000 l do 6000 litrów, w tym zbiorniki na czystą wodę, są wykonane z polietylenu przez włoskiego producenta zbiorników Vetroresina. W zestawie zbiornik na czystą wodę o pojemności 400L

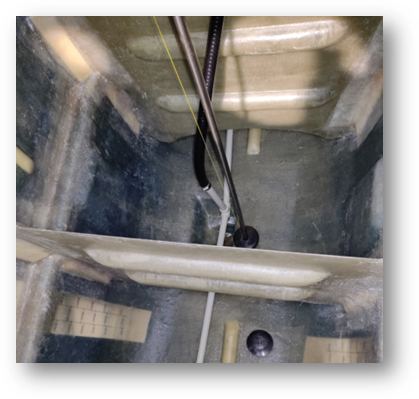

Wewnątrz zbiorników (4000 i 5000 l) znajdują się falochrony ograniczające przepływ cieczy. Ze względu na kształt zbiornika nie ma falochronu dla zbiorników o pojemności 2000-3000 litrów.Wysokość poziomu cieczy mierzona jest za pomocą mechanicznego pływakowego wskaźnika poziomu lub elektronicznie za pomocą systemu Tank Control (ME) lub Tankmatic (TeeJet). Dysze obrotowe do mycia wnętrza zbiornika oraz urządzenia do cyrkulacji sprayu i jego stałego mieszania w zbiorniku głównym. Wersja Granum wykorzystuje wtryskiwacz do mieszania.

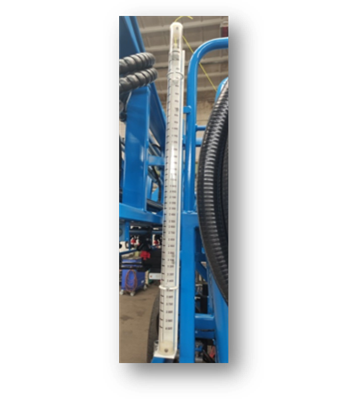

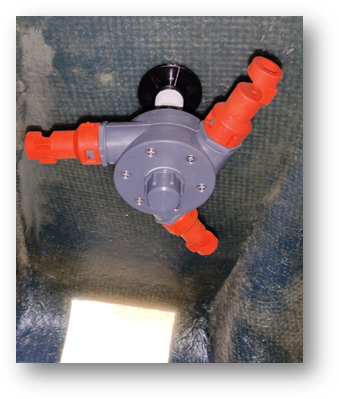

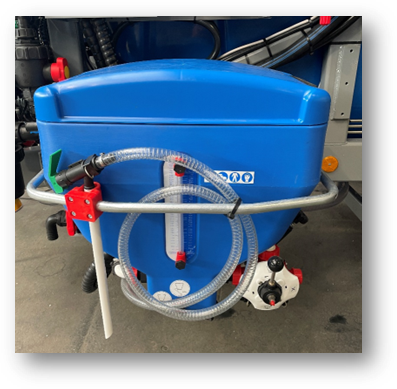

Wnętrze zbiornika z falochronem	Wskaźnik poziomu	Dysze do mycia zbiorników

RAMIONA

Dla opryskiwaczy MAGMA, MAGNUS, MAGNUR

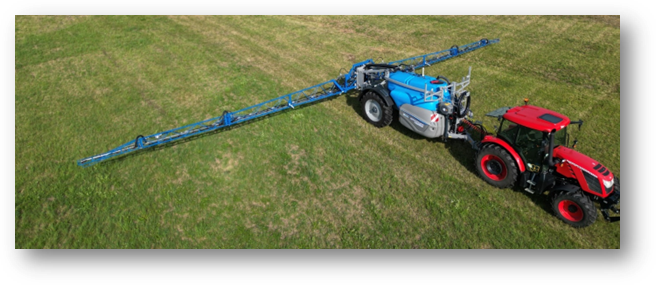

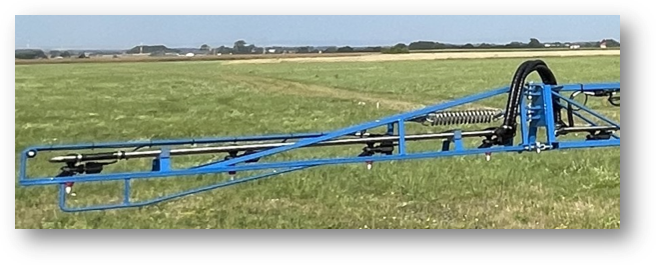

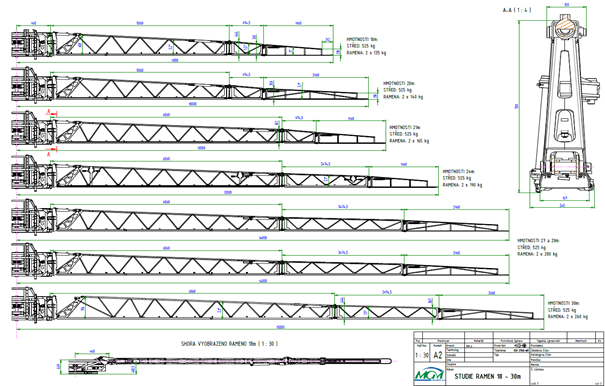

Podobnie jak rama, ramiona są w całości wykonane w MGM. Materiałem na ramiona jest specjalna stal, którą importujemy od austriackiego dostawcy. Następnie w warsztacie montuje się je na podwoziu, montuje podzespoły, reguluje wahacze, przeprowadza się smarowanie i testowanie.

Wysokość robocza: od 55 do 220 cm.

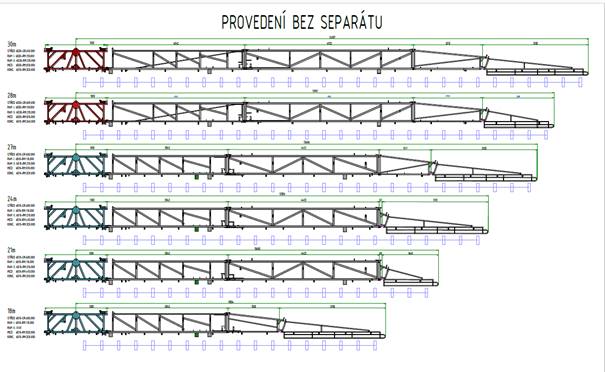

Zasięg pracy: 18, 21, 24, 27, 28, 30 metrów.

Możliwość wykonania nietypowego ujęcia na życzenie klienta.

Sterowanie belką: za pomocą hydrauliki

Ramiona otwierające i zamykające - do maszyn MAGMA, MAGNUS, MAGNUR

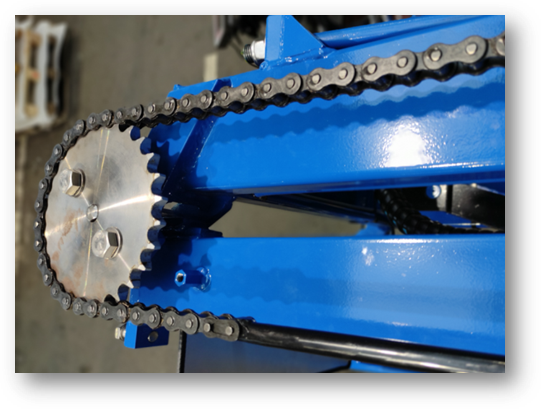

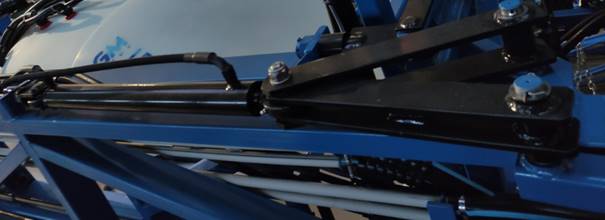

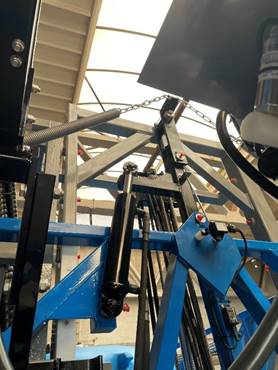

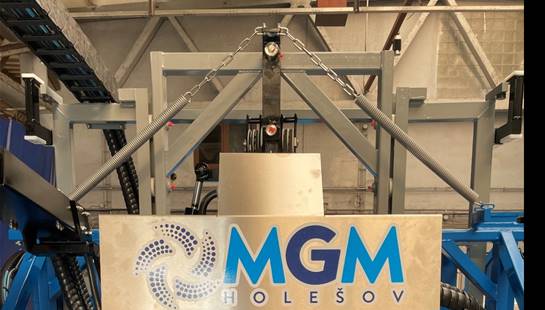

W klasycznym otwieraniu ramion (bez oddzielnego) ramiona otwiera się za pomocą tłoczyska i ogniwa łańcucha (zdjęcie po prawej). W tym systemie obie strony ramion otwierają się jednocześnie.

Klient ma możliwość zamówienia osobnego zamknięcia końcówek ramion: oferujemy je w wersjach 21/15m, 21/18m, 24/18m i 27/18m.

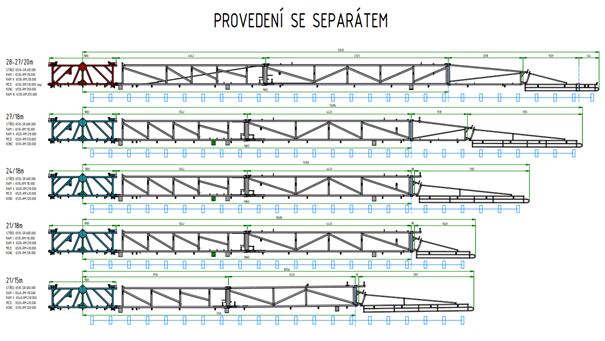

Oddzielne zapięcie ramion – do maszyn MAGMA, MAGNUS, MAGNUR

Zamiast ogniwa łańcucha ramiona zostaną wyposażone w tłoczyska z mechanizmem otwierającym, które zamontowane są na końcu drugiego ramienia.

W przypadku otwarcia oddzielnego np. 24/18m najpierw otwiera się pierwsze ramię wraz z drugim, a dopiero potem otwierane są części końcowe, oba jednocześnie. Jeśli klient chce wykonać oprysk na odległość 18 metrów, po prostu składa belki końcowe i kontynuuje pracę.

Oddzielne zamykanie jest odpowiednie dla klientów serwisowych lub klientów z różnymi torami.

Akcesoria do ramion – do maszyn MAGMA, MAGNUS, MAGNUR

Końcówka ramienia wyposażona jest w zabezpieczenie przed uderzeniami oraz sprężynowe zabezpieczenie umożliwiające omijanie drzew i słupów.



STABILIZATORY

Przeznaczony jest do jazdy po zboczu (wzdłuż konturu) Ramiona zawieszone są na więcej niż jednym centralnym sworzniu na tzw. wózku w prowadnicy.

Prowadzenie – jest to zasadniczo profil „U” (tego samego prowadzenia używa na przykład Agrio), gdzie wózek porusza się w górę i w dół po tym profilu „U”. Na tym wózku przymocowane jest ramię środkowe i inne części ramion. Dzięki temu zawieszeniu ramiona zachowują naturalną płaszczyznę.

Na środkowy sworzeń włożona jest dwuramienna dźwignia, która automatycznie stara się kompensować różnice, dotyczy to jazdy po płaskiej powierzchni.

Podczas jazdy po zboczu ramiona przechylają się na jedną stronę i dlatego muszą być wyciągnięte niecentrycznie. Do tego właśnie służy stabilizator

Ramiona zawieszone są na więcej niż jednym centralnym sworzniu na tzw. wózku w prowadnicy.		Stabilizator

Zalety:

Możliwość zmiany szybkości reakcji pochylenia ramienia

Lepsza współpraca z systemem Distance Control – monitorowanie wysokości ramion nad terenem

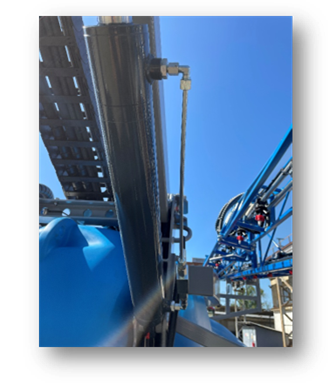

W celu tłumienia wahaczy do układu zamontowane jest tłoczysko hydrauliczne ze zbiornikiem azotu (ciśnienie ok. 20 bar).

W opryskiwaczach Granum akumulatory azotu umieszczone są na równoległoboku.

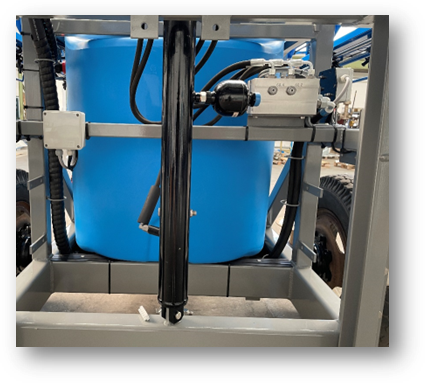

Tłoczysko hydrauliczne ze zbiornikiem azotu.		Tłoczysko hydrauliczne na równoległoboku

Dla maszyn GRANUM

Podobnie jak rama, ramiona są w całości wykonane w MGM.

Środkowa część wahaczy osadzona jest na wózku, który jest przymocowany do równoległoboku przymocowanego do ramy podwozia. Podnoszenie równoległoboku zapewniają dwa tłoki podnoszące.

Wysokość robocza: od 50 do 280 cm.

Zasięg pracy: 18, 21, 24, 27, 28, 30 metrów.

Sterowanie belką: zawory elektrohydrauliczne - do ciągnika podłączone są tylko dwa węże hydrauliczne - stałe ciśnienie i stały przelew.

Aby zapewnić całkowite wychylenie ramion, stosuje się jeden lub dwa tłoki hydrauliczne, umożliwiające przechylenie środkowej części ramion w stosunku do dźwigni zawiasu wahadłowego. Rozkładanie i składanie ramion zapewniają dwa siłowniki hydrauliczne dwustronnego działania i mogą być sterowane symetrycznie lub asymetrycznie. Na życzenie ramiona mogą być wyposażone w niezależnie sterowane otwieranie/zamykanie ramienia zewnętrznego. Na życzenie istnieje także możliwość wyposażenia ramy opryskiwacza w tłoczyska umożliwiające osobne podnoszenie lewego i prawego ramienia.





Ostatnie ramię zewnętrzne wyposażone jest w zabezpieczenie przeciwwstrząsowe. Ramię odblokowuje się i opuszcza samoczynnie w przypadku natrafienia na przeszkodę. Z tego powodu dysze tego ramienia zabezpieczone są dodatkowym profilem stalowym.

System recyrkulacji cieczy w ramionach

Jest to system, w którym ciecz krąży w ramionach i jest gotowa do rozpylenia na wszystkie dysze w tym samym momencie i z tą samą intensywnością.

Zalety:

Oszczędzanie chemii.

Nie ma niebezpieczeństwa uszkodzenia roślin przez nadmiar środków chemicznych w pozycji stojącej lub wręcz przeciwnie, przez niedostateczne opryskiwanie już po rozpoczęciu sadzenia.

Dystrybucja odbywa się ze skrzynki rozdzielczej znajdującej się z tyłu, poprzez węże powietrzne do zaworów Air ChemSaver.

W systemie recyrkulacji rozkład sekcji można bardzo łatwo zmienić. Wystarczy wymienić złączki i węże i można zmieniać rozdział w zależności od potrzeb.

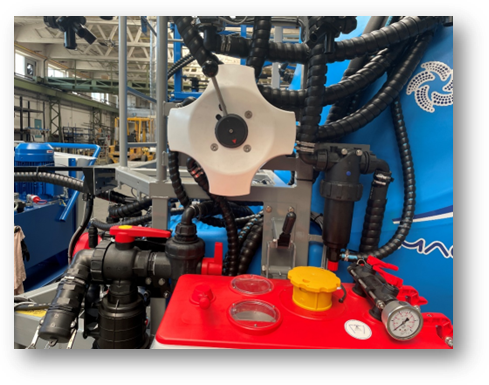

Filtry i dystrybucja cieczy

Wersja o pojemności 4000 i 5000 l posiada 2 filtry ssące

Ciągła filtracja poprzez mieszanie cieczy.

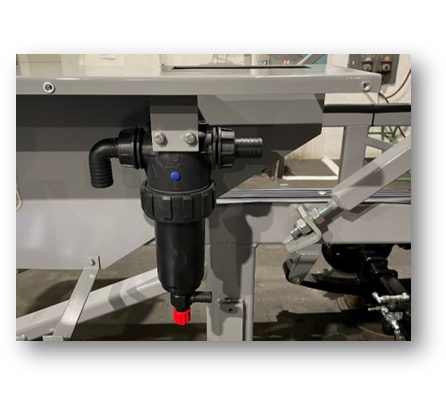

Filtracja ciśnieniowa (filtr ciśnieniowy jest samoczyszczący - posiada rurę odpływową, przez którą brud wraca do zbiornika)

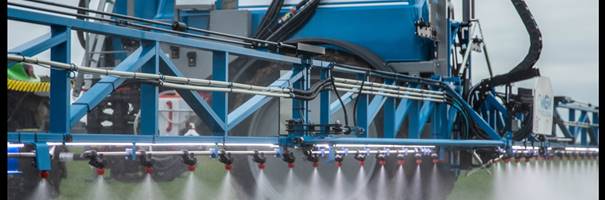

Nie ma potrzeby stosowania sitek w dyszach! Na życzenie w dyszach możemy zamontować filtry barkowe lub sitka.

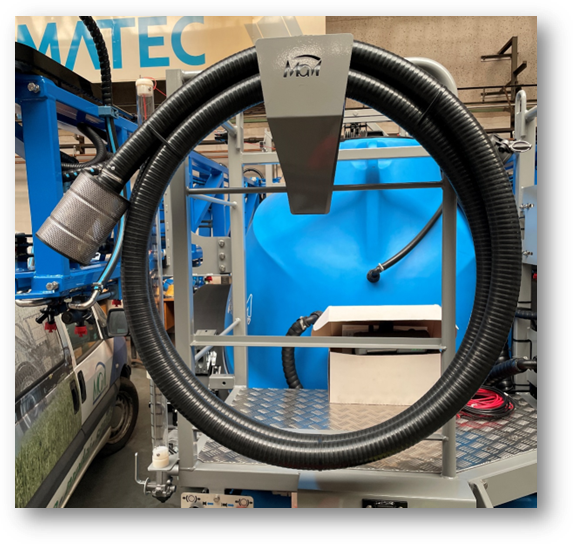

Wąż ssący ze stali nierdzewnej o długości 6m z koszem

Służy do zasysania wody ze źródła wtórnego - wyposażenie standardowe

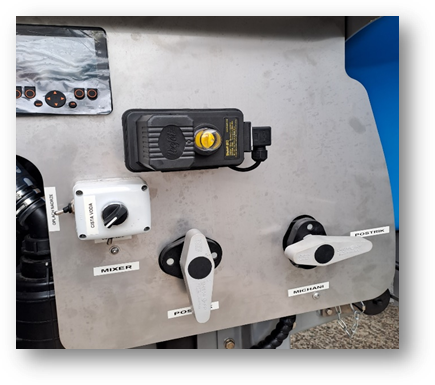

Kontrola dystrybucji cieczy

Obieg wody jest kontrolowany poprzez:

Sterowanie ręczne

Sterowanie elektryczne – w przypadku, gdy np. Tank Control (elektroniczny wskaźnik poziomu w zbiorniku) jest obecny w połączeniu z innymi elementami elektronicznymi

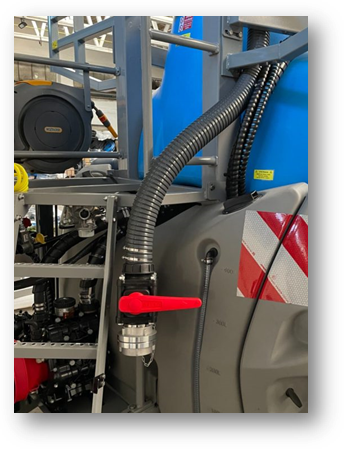

Bezpośrednie napełnianie zbiornika – z hydrantu lub fekaliów

Umożliwia szybsze napełnienie zbiornika

Potrzeba czystego źródła wody

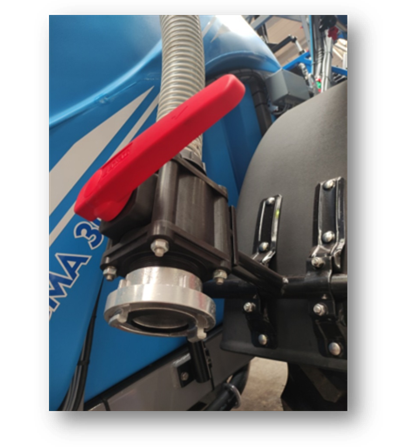

Zaślepki (końcówki) – B ø75 mm, C ø52 mm, FEKAL – ø 100 mm

Możliwe jest także bezpośrednie napełnianie przez pokrywkę – dodatkowa filtracja.

Końcówka B – ø 75mm		Końcówka C – ø 52mm

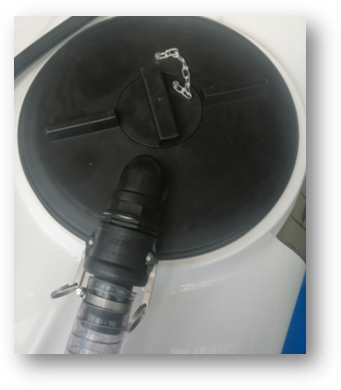

Bezpośrednie napełnianie zbiornika PRZEZ POKRYWĘ

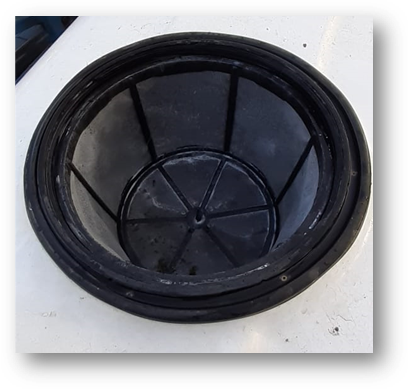

W przypadku niezupełnie czystego źródła zalecamy napełnianie bezpośrednio przez pokrywkę, w której znajduje się sitko

Wąż mocuje się za pomocą szybkozłączy, dzięki czemu pokrywa jest łatwo dostępna

Przez pokrywę nie ma możliwości wykorzystania zacisku „B”.

Końcówka B – ø 75mm		Końcówka C – ø 52mm

ŁAŃCUCH ENERGETYCZNY

Elastyczny łańcuszek, złożony z kilkudziesięciu solidnych, plastikowych segmentów

Utrzymuje i chroni system przewodów i węży prowadzących do ramion

Zapewnia ochronę przed wpływami zewnętrznymi i uszkodzeniami mechanicznymi.

W wyposażeniu podstawowym możliwość odliczenia15.000,-/2.550 zl.



POMPA

Do maszyn MAGMA, MAGNUS, MAGNUR

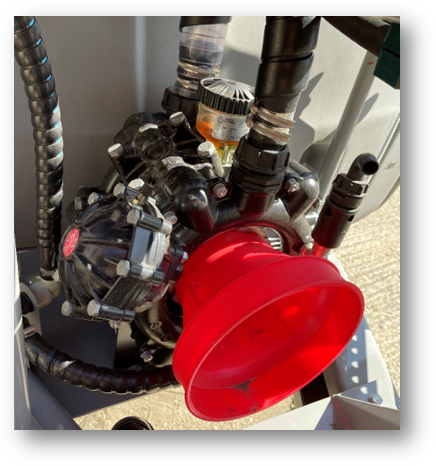

Stosujemy najwyższej klasy pompy tłokowo-membranowe produkcji włoskiej marki Annovi Reverberi, które napędzane są przez wał kardana z ciągnika.

2 opcje:

Do maszyn MAGMA - 1 x pompa AR 250 l/min

Do maszyn MAGNUS 4000 a MAGNUR 5000 - 2 x pompa AR 250 l/min

Pierwsza pompa to pompa natryskowa. Pompa tylna służy wyłącznie do napełniania i mieszania. W momencie napełniania obie pompy znajdują się w fazie napełniania. W razie zainteresowania istnieje możliwość dodania pompy 280 l / min.

Do maszyn GRANUM

Do maszyn GRANUM stosujemy również pompy tłokowo-membranowe Annovi Reverberi
W konfiguracji zaledwie 1 x 250 l/min - wystarczy nawet przy większej objętości, gdyż mieszanie zapewnia dysza iniekcyjna.



MOCOWANIE POMPY (PRZEKŁADNIA)

Przekładnia umożliwia umieszczenie pompy wewnątrz ramy, usprawniając przepływ opryskiwacza przez roślinność

Zalety:

Nisko położona pompa eliminuje szkody w roślinności

Pompa zabezpieczona jest przed uszkodzeniami mechanicznymi..

Jest to wyposażenie dodatkowe.

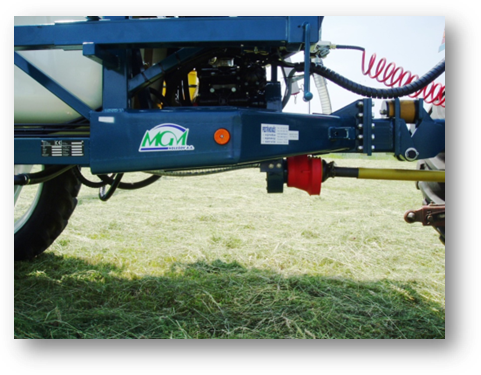

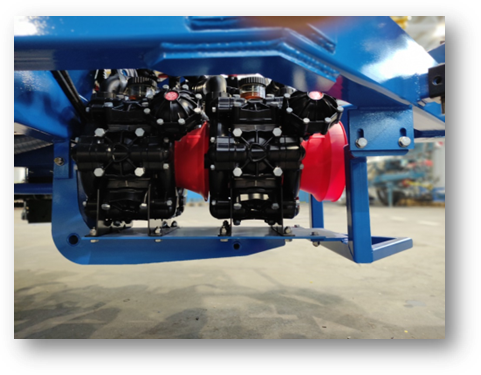

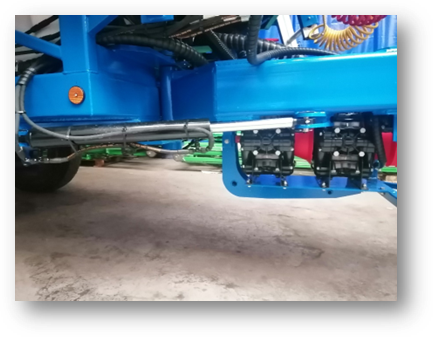

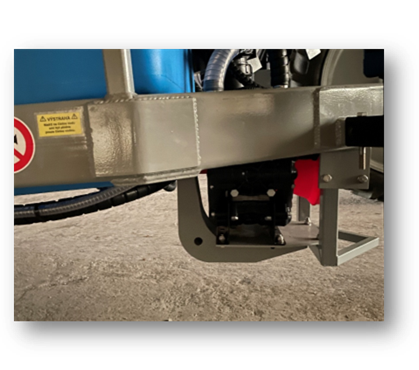

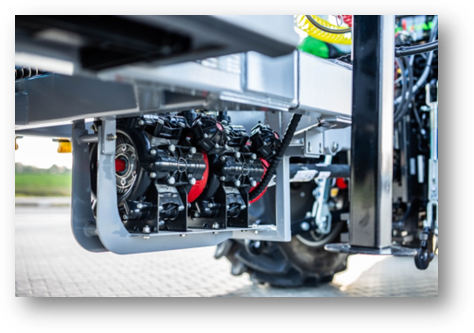

Standardowe mocowanie pompy pod ramą opryskiwacza		Pompa zębata wewnątrz ramy

Na chwilę obecną skrzynia biegów jest zalecana głównie do maszyn MAGNUS 4000 i MAGNUR 5000, gdyż maszyny MAGMA 3000 posiadają nowo zaprojektowane mocowanie pompy, które jest bardziej wsunięte w ramę i przez to jest bardziej odporne na uszkodzenia.

Starsze mocowanie pompy - za nisko		Nowe mocowanie pompy – większa wydajność

EKOMIKSER

Dla maszyn MAGMA, MAGNUS, MAGNUR

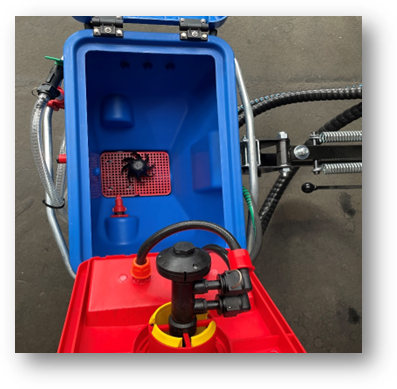

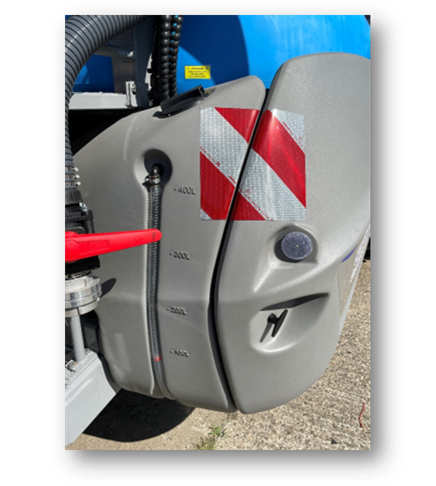

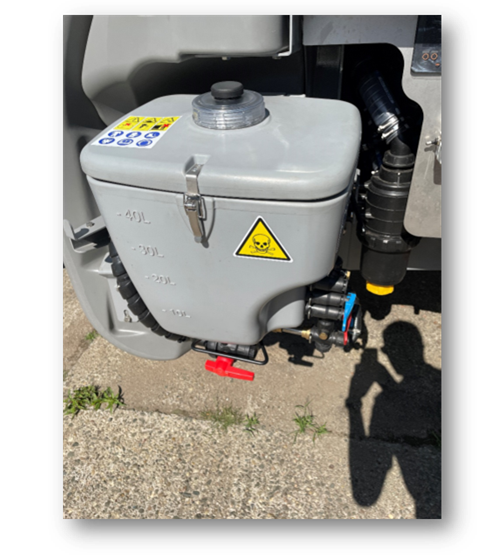

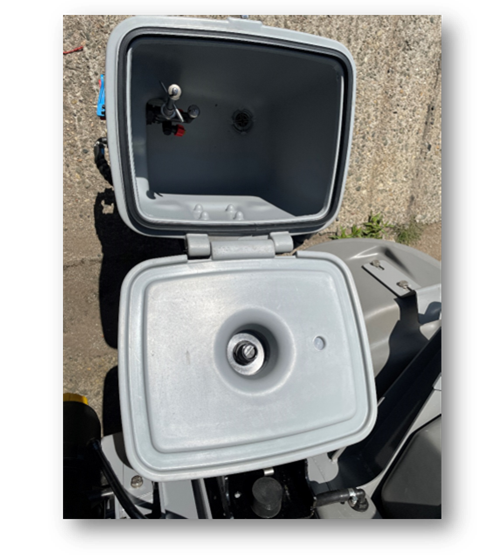

Standardowe wyposażenie każdego opryskiwacza. Jest to składany pojemnik służący do doskonałego i bezpiecznego mieszania chemii opryskowej. Nadaje się zarówno do nawozów stałych, jak i płynnych lub oprysków. Aby ułatwić manipulację nawozami/opryskami zastosowano system uchylny, który ułatwia dostęp podczas wsypywania nawozu do ekomiksera.

Ekomikser wykonany jest z bardzo wytrzymałego tworzywa sztucznego o gładkiej powierzchni wewnętrznej, która zapewnia doskonałe płukanie wnętrza urządzenia. Zamykana jest pokrywą z uchylnym otworem i okienkiem do kontroli funkcjonalności. Obrotowa dysza umożliwia wypłukanie opakowań z chemikaliów. Standardowo ekomikser dostarczany jest o pojemności 50 litrów, na zamówienie może być dostarczony ekomixer o pojemności 35 litrów

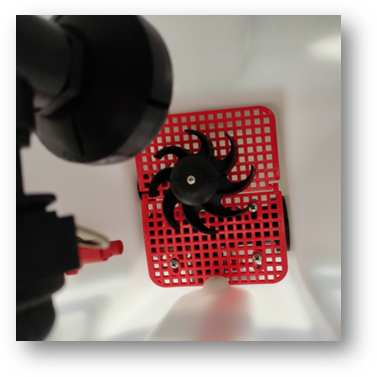

Dysza rotacyjna wewnątrz ekomiksera



Dla maszyn GRANUM

Ekomiksery do maszyn Granum dostarczane są w pojemności 40 litrów.

Pistolet do ekomiksera

Wyposażenie dodatkowe - pistolet służy do zasysania chemikaliów z większych pojemników do ekomiksera



DYSZEL

Aby idealnie dostosować do ciągnika możesz wybrać:

Sztywne/elastyczne dyszle, zawias górny/dolny, zawieszenie pionowe kulowe K80

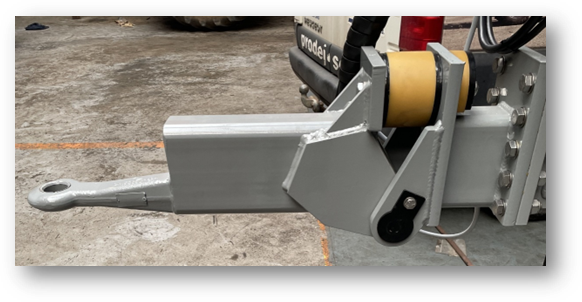

W standardzie maszyna wyposażona jest w ucho holownicze o średnicy 40 mm. Innym wariantem jest sferyczne zawieszenie pionowe K80.

Dyszle elastyczne do maszyn Magma 2000l – 3000l (za dopłatą) i Magnus 4000 (w wyposażeniu podstawowym)

OSIE

Rodzaje osi w wyposażeniu podstawowym

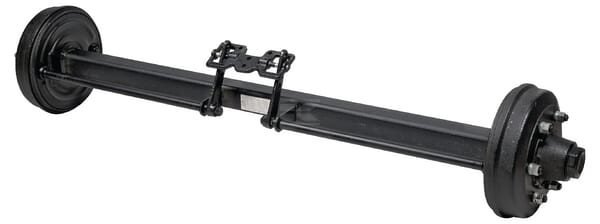

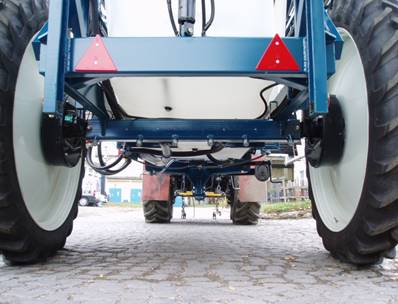

Oś niehamowana – MAGMA 2000 - 3000

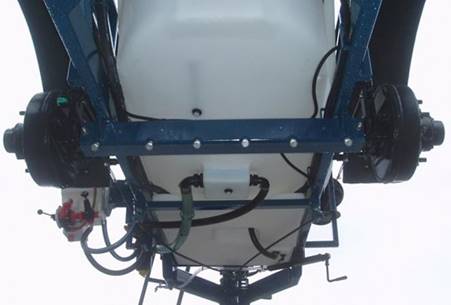

Oś hamowana – MAGNUS 4000, MAGNUR 5000, GRANUM

W razie zainteresowania istnieje oczywiście możliwość zamontowania osi hamulcowej w mniejszych opryskiwaczach.

Dla maszyny bez hamulców: Oś 1650 mm z regulowanym rozstawem kół 1500 mm i obrotem koła 1800 mm

W przypadku maszyny z hamulcami dwuobwodowymi:Szeroka oś 2025 mm z regulowanym rozstawem kół 1800 mm i skrętem kół 2250 mm

Rozsuwana oś

Na życzenie klienta maszyna może być wyposażona w rozsuwaną oś.

Oś można mechanicznie rozciągnąć za pomocą śrub do zadanej długości – od 158 cm do 225 cm

Istnieje również możliwość wykonania osi o nietypowym rozstawie według życzeń klienta.



Zawieszenie osi

Dostępne typy:

1. Na resorach – dla maszyn MAGMA 3000, MAGNUS 4000, MAGNUR 5000

2. Poduszki powietrzne – do maszyn MAGNUS 4000, MAGNUR 5000, GRANUM (tutaj w wyposażeniu podstawowym)

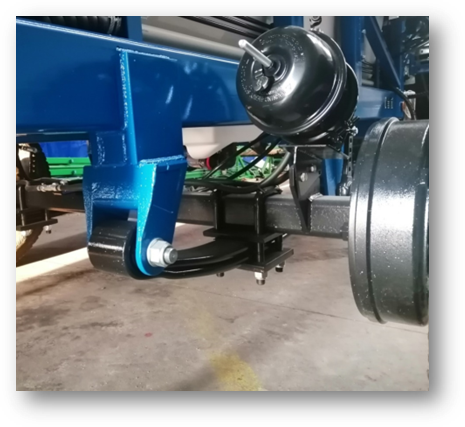

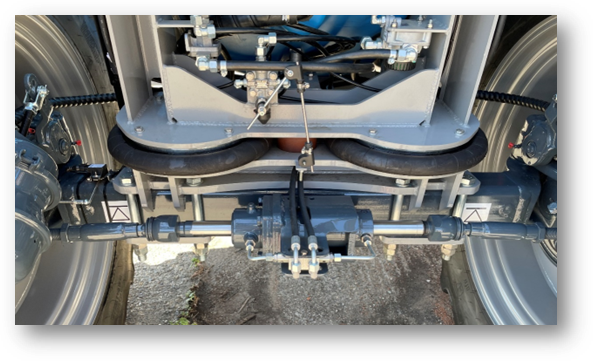

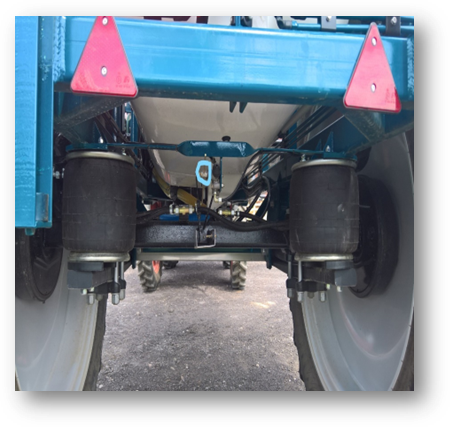

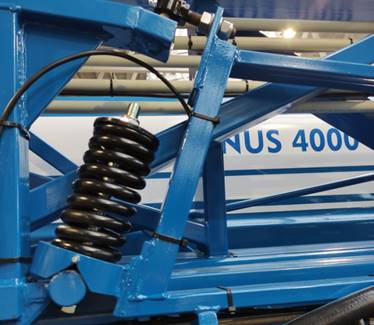

Oś na resorach		Poduszki powietrzne

Typy osi dla maszyn GRANUM:

•       Oś skrętna z hamulcem ADR

•       Sztywna oś hamowana ADR/TVZ

Szeroka oś 2025mm z regulowanym rozstawem 1800mm i skrętem koła 2250mm. Istnieje również możliwość wykonania osi stałej (nieobrotowej) bez poduszek powietrznych – tłumienie zapewniają Silentbloki



TRACKMATIC

Urządzenie śledzące ślad ciągnika podczas skrętu. Działa w oparciu o układ elektrohydrauliczny: Dwa cylindry hydrauliczne połączone na krzyż, na ciągniku znajduje się skrzynka sterownicza (żyroskop), która informuje system, że ciągnik skręcił i za pomocą elektroniki wykonuje skręt, dzięki czemu koła opryskiwacza będą prowadzone dokładnie po śladzie kół ciągnika

Zalety: Mniejsze szkody dla roślin, łatwiejsza obsługa maszyny.

Do użytku z komputeram Müller Elektronik a Trimble– Touch 800/1200, TME.



KOŁA

Podstawowe typy kół:

MAGMA 2000 – 3000: Koła 230/95 R44 (9,5 x 44)

MAGNUS 4000: Koła 300/95 R46 (12,4 x 46)

MAGNUR 5000: Koła 520/85 R38 (20,8 x 38)

GRANUM: Koła 420/85 R38 (20,8 x 38)

W konfiguratorze możesz wybrać koła o niemal dowolnym rozmiarze.

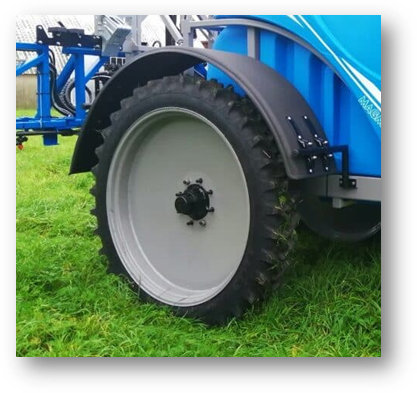

Błotniki są również częścią wyposażenia opcjonalnego

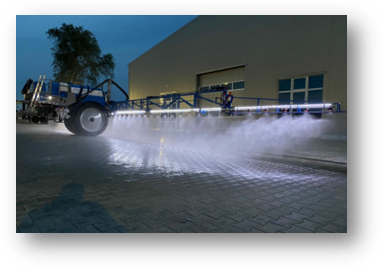

OŚWIETLENIE RAMION

Oświetlenie ramion wchodzi w skład wyposażenia dodatkowego.

Możesz wybierać spośród:

1. Oświetlenie paskiem LED

2. Dodatkowe reflektory LED

- niebieska szyba osłonowa – mniejsza jasność, pasuje do ramion 18 – 24m

- światło białe - mniejsza jasność, pasuje do ramion 18 – 24m

- światło niebieskie - duża jasność, dla wszystkich długości ramion

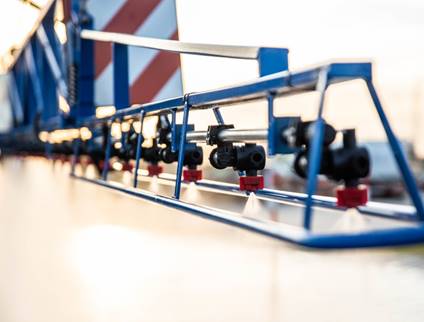

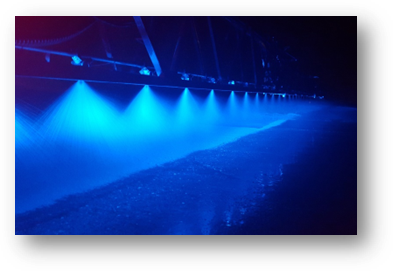

Pasek LED		Niebieskie światło

INNE AKCESORIA

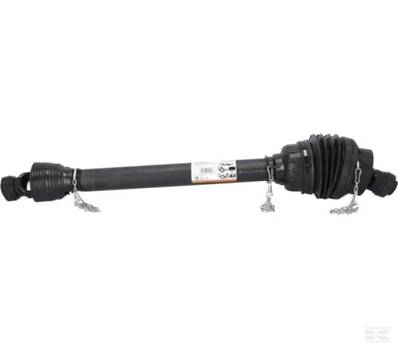

Wałek homokinetyczny

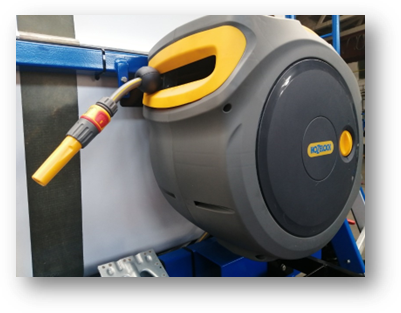

Wąż z pistoletem maszynowym - Służy do mycia opryskiwacza bezpośrednio na polu, co znacznie poprawia ekologię.

Skrzynka narzędziowa

Napęd hydrauliczny

Wykrywanie obciążenia

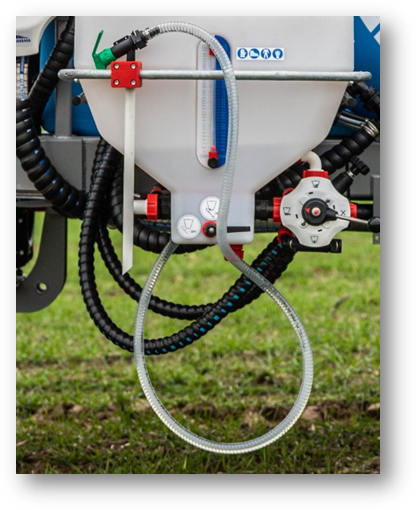

Wałek homokinetyczny		Wąż z pistoletem maszynowym

Do sterowania opryskiwaczem z punktu widzenia sterowania ramionami wystarczą dwa przewody hydrauliczne tj. jeden obwód ciśnieniowy. Wszystko rozwiązuje się za pomocą zaworów elektromagnetycznych. Sterowania za pomocą wielu obwodów i nie chce zaworów elektromagnetycznych, maszynę można również wyposażyć w ten sposób.
